1 Presentation

1.1 Introduction

The Atoll is a new special accessory that include a rotation mechanism combined with an Arca Swiss plate. It allows to rotate your camera by 180° mounted on a tripod keeping same axis / frame of view

The Atoll is available on Kickstarter here for 89$ before retail version at 139$

L’Atoll est un nouvel accessoire vendu sur Kickstarter qui consiste en un plateau Arca Swiss muni d’un mécanisme de rotation du boitier. Il permet de faire pivoter sur le même axe votre boitier tout en le gardant fixé à votre trépied

Son prix est de 89$ sur Kickstarter et sera de 139$ après

1.2 Specifications

The Atoll excise in different models according to your mount. The Atoll S is required for Sony Cameras

The Atoll is composed of 3 main items

  • The arca Swiss plate for the tripod
  • The plate to fix under your camera
  • The Ring that goes around your camera lens mount and the include a rotation mechansim

There is a knob that allow to fix the rotation , this one was very hard on my pre production sample , by cleaning the hole and adding some oil it was ok

The ring has clicks every 90° which ease operations

The plate for the camera with a 1/4 screw can be adjusted in height to adapt to A6000 or A7 models

L’Atoll existent en différents modèles selon votre monture. Pour les boitier Sony c’est l’Atoll S

L’Atoll est composé de 3 parties

  • La plateau Arca Swiss pour le trépied
  • Un plateau pour la fixation sur le boitier
  • L’anneau qui se met autour de la monture et qui inclus un mécanisme de rotation

Il est équipé d’un bouton pour fixer la rotation si nécessaire, sur mon exemplaire de test il était très dur et après un nettoyage du tour et un peu d’huile tout est rentré dans l’ordre

L’anneau a des clics tous les 90° ce qui facilité les opérations

Le plateau pour le boitier a une vis 1/4″ et peut être ajusté en hauteur selon que vous voulez monter l’Atoll sur A7 ou sur A6xxx

2 Mounting and Usage / Montage et usage

2.1 Mounting / Montage

Mounting is relatively easy but need to be done without the lens

One installed you need to put back the lens

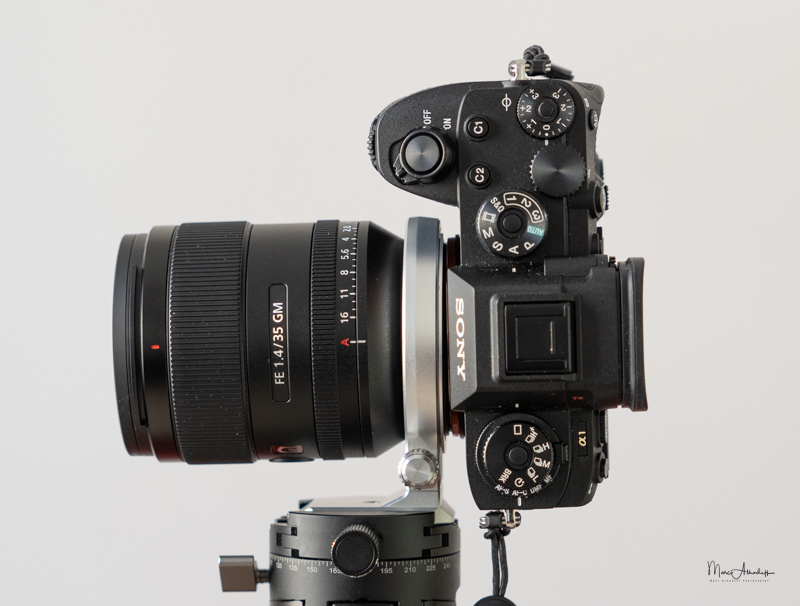

As a global tip : you will be tempted to put the Atoll right on the camera to make it sturdy , in the position the release button will be difficult to access. So you need to adjust the camera plate forward enough to give some space to your finger

Le montage est relativement aisé mais doit se faire sans l’objectif

Une fois installé il suffit de monter l’objectif

On sera tenté de mettre l’Atoll contre le boitier pour rendre l’ensemble le plus solidaire possible. Dans cette position il sera difficile voire parfois impossible d’accéder au bouton pour changer d’objectif. Il sera donc recommandé de jouer avec la plaque sur boitier en ajustant l’Atoll vers l’avant pour avoir suffisamment de place pour accéder au bouton du boitier

2.2 Usage

In practice the Atoll is very convenient and quick to use : keeping same framing when switching portrait to landscape is very convenient and only take 2 seconds. When using a ball head you had to move your tripod to get back same framing. When using a L plate you have also to reframe and to adjust height , moreover if you had a flip screen (like on A7SIII / A7IV or A7C) you were constrained in term of screen rotation

Dans la pratique l’Atoll est très simple et très pratique à utiliser : il permet de garder le même cadrage tout en permutant rapidement du mode portrait au mode paysage sans devoir recadrer et déplacer le trépied ce qui est le cas avec une rotule balle. De même avec une poignée en L on devait aussi régler elle trépied pour avoir le même cadrage et pour les boitiers avec écran rotatif (A7C, A7SIII, A7IV) on était souvent bloqué. Ici rien de tout cela. Le passage du mode portrait au paysage est un vrai plaisir et prend 2 secondes

When used on a tripod with column reversed for low angle shooting , it is a game changer you can shoot normally with all commands in the right place and use the visor

En utilisation sur un trépied avec colonne inversé pour des photos au ras du sol , c’est une révélation : on peut enfin prendre des photos normalement avec le boitier positionné naturellement et même utiliser le viseur

3 Conclusion

Globally The Atoll is a very innovative tool that provide a lot of value on the field, keeping same axis , changing portrait to landscape in 2 seconds and using tripod with inverted column are much more convenient

The main tips to know is to adjust the Atoll forward to give sufficient space to access the release button

Globalement l’Atoll est un produit très innovant qui apporte une vrai valeur ajoutée sur le terrain. Pourvoir passer de portrait à paysage en 2 secondes tout en gardant le cadrage dans l’axe est une vrai révolution

L’astuce à connaitre est d’éviter de monter l’atoll contre le boitier mais de l’avance un peu pour avoir suffisament de place pour accéder au bouton de déverrouillage d’objectif
